Guide du thermoformage avec des formes imprimées en 3D

Résumé : Le thermoformage avec des moules imprimés en 3D réduit les délais d'outillage de plusieurs semaines à moins de 72 heures, pour des petites séries économiques et personnalisées.

En 2026, le coût d'un moule traditionnel usiné peut atteindre plusieurs dizaines de milliers d'euros pour une géométrie complexe. Face à cette réalité, de plus en plus d'ateliers et de bureaux d'études se tournent vers le thermoformage avec des formes imprimées en 3D pour accélérer leurs cycles de prototypage et de production. Selon Mordor Intelligence (données mises à jour en janvier 2026), le marché mondial de l'impression 3D est évalué à 34,45 milliards de dollars en 2026, preuve que la technologie s'impose dans tous les segments industriels. Si vous cherchez à vous équiper, vous trouverez notre sélection d'imprimantes 3D au meilleur prix pour démarrer vos projets.

Ce guide du thermoformage avec formes imprimées en 3D vous accompagne de la conception du moule jusqu'au démoulage de la pièce finie. Que vous soyez un professionnel de la plasturgie à Angoulême ou un créateur indépendant, vous découvrirez ici les étapes clés, les matériaux à privilégier et les erreurs à éviter pour obtenir des résultats fiables dès vos premières séries.

Qu'est-ce que le thermoformage et pourquoi l'associer à l'impression 3D ?

Le thermoformage consiste à chauffer une feuille de plastique jusqu'à ce qu'elle devienne souple, puis à la plaquer sur un moule grâce à une aspiration sous vide ou une pression. Une fois refroidie, la feuille conserve la forme du gabarit. Ce procédé sert à fabriquer des emballages, des coques de protection, des blisters ou encore des pièces techniques pour l'aéronautique.

Traditionnellement, les moules sont usinés dans du bois, de l'aluminium ou de la résine coulée. Ces méthodes exigent un équipement coûteux et des délais importants. Les délais de fabrication de moules traditionnels atteignent 8 à 16 semaines, contre 24 à 72 heures pour une première pièce imprimée, selon les données compilées par Make 3D Printing. L'impression 3D permet donc de concevoir un moule directement à partir d'un fichier numérique, sans passer par des étapes d'usinage intermédiaires.

Cette combinaison du formage sous vide et de la fabrication additive ouvre des possibilités inédites : itérations rapides, personnalisation à faible coût et production de petites séries sans investissement lourd.

Les avantages concrets des moules de thermoformage imprimés en 3D

Pourquoi remplacer un moule usiné par un moule imprimé ? Les bénéfices se mesurent sur trois axes principaux : le coût, le délai et la flexibilité.

Réduction des coûts d'outillage : un moule imprimé en résine ou en filament thermoplastique revient à quelques dizaines d'euros en matière première, là où un moule en aluminium usiné peut coûter plusieurs milliers d'euros. En 2026, le coût d'un moule d'injection plastique démarre à 5 000 euros pour une pièce simple et peut atteindre 80 000 euros pour des géométries complexes. Même si le thermoformage utilise des outillages moins onéreux que l'injection, l'écart reste significatif.

Délais raccourcis : la conception d'un moule sur logiciel CAO suivie de son impression prend entre un et trois jours. Ce gain de temps permet de valider rapidement un design avant de lancer une production.

Liberté de conception : l'impression 3D autorise des géométries complexes (contre-dépouilles modérées, textures de surface, canaux d'aspiration intégrés) difficilement réalisables en usinage traditionnel. Vous pouvez modifier votre fichier et réimprimer un nouveau moule en quelques heures si le résultat ne convient pas.

Pour les ateliers qui souhaitent aller plus loin dans la fabrication de pièces techniques, notre guide sur le moulage et impression 3D détaille les différentes approches complémentaires.

Quels matériaux choisir pour imprimer vos moules ?

Le choix du matériau d'impression conditionne la résistance thermique et mécanique du moule. Voici les principales options à considérer selon votre technologie d'impression.

Filaments pour imprimantes FDM

Le PLA convient aux premiers essais avec des plastiques à basse température (PS, PE). Sa température de déflexion thermique (HDT) avoisine 55 °C, ce qui limite son usage aux feuilles fines chauffées modérément. L'ABS offre une HDT plus élevée (environ 100 °C) et résiste mieux aux cycles répétés. Le PETG constitue un compromis intéressant entre facilité d'impression et tenue thermique.

Pour les applications plus exigeantes, les filaments techniques comme le polycarbonate ou le nylon chargé en fibres de verre supportent des températures supérieures à 150 °C. Ils nécessitent cependant une imprimante à enceinte fermée et un plateau chauffant performant.

Résines pour imprimantes SLA et DLP

Les résines rigides chargées en verre offrent un module de traction de 10 000 MPa et une HDT de 218 °C, ce qui les rend particulièrement adaptées aux conditions de thermoformage intensif. Les résines standard, plus accessibles, conviennent aux séries courtes avec des thermoplastiques à basse température. Vous trouverez des conseils détaillés sur les matériaux adaptés pour imprimer vos formes dans notre guide dédié.

Concevoir un moule de thermoformage : les règles essentielles

Un moule bien conçu évite les défauts de formage et prolonge la durée de vie de l'outillage. Plusieurs paramètres méritent une attention particulière dès la phase de modélisation.

Angles de dépouille

Prévoyez un angle de dépouille d'au moins 3 à 5 degrés sur toutes les faces verticales. Cet angle facilite le démoulage de la pièce thermoformée sans déformer le moule. Pour les moules positifs (le plastique épouse l'extérieur de la forme), un angle de 5 degrés est recommandé.

Trous d'aspiration

Percez des trous d'aspiration de 1 à 1,5 mm de diamètre dans les zones de détail, les coins et les arêtes. Ces orifices permettent à l'air emprisonné de s'évacuer lors du formage sous vide. Espacez les trous de 15 à 25 mm sur les surfaces planes et rapprochez-les dans les zones concaves.

Épaisseur de paroi et remplissage

Une épaisseur de paroi de 3 à 5 mm assure une rigidité suffisante pour résister à la pression d'aspiration. Pour les moules imprimés en FDM, un taux de remplissage de 40 à 60 % en motif gyroïde ou en grille offre un bon compromis entre solidité et rapidité d'impression. Un remplissage trop dense ralentit l'impression sans apporter de gain structurel significatif.

Finition de surface

La qualité de surface du moule se transfère directement à la pièce thermoformée. Poncez et lissez votre moule après impression pour éliminer les stries de couche. Un apprêt de surface ou un enduit de garnissage améliore encore le rendu final. Pour approfondir ces techniques, consultez notre ressource sur le post-traitement des pièces imprimées en 3D.

Les étapes du thermoformage avec un moule imprimé en 3D

Le processus se décompose en sept étapes séquentielles. Chacune influence la qualité de la pièce finale.

1. Impression du moule : imprimez votre forme selon les paramètres adaptés au matériau choisi. Respectez les épaisseurs de paroi et les angles de dépouille définis lors de la conception.

2. Post-traitement du moule : poncez, appliquez un apprêt et percez les trous d'aspiration si nécessaire.

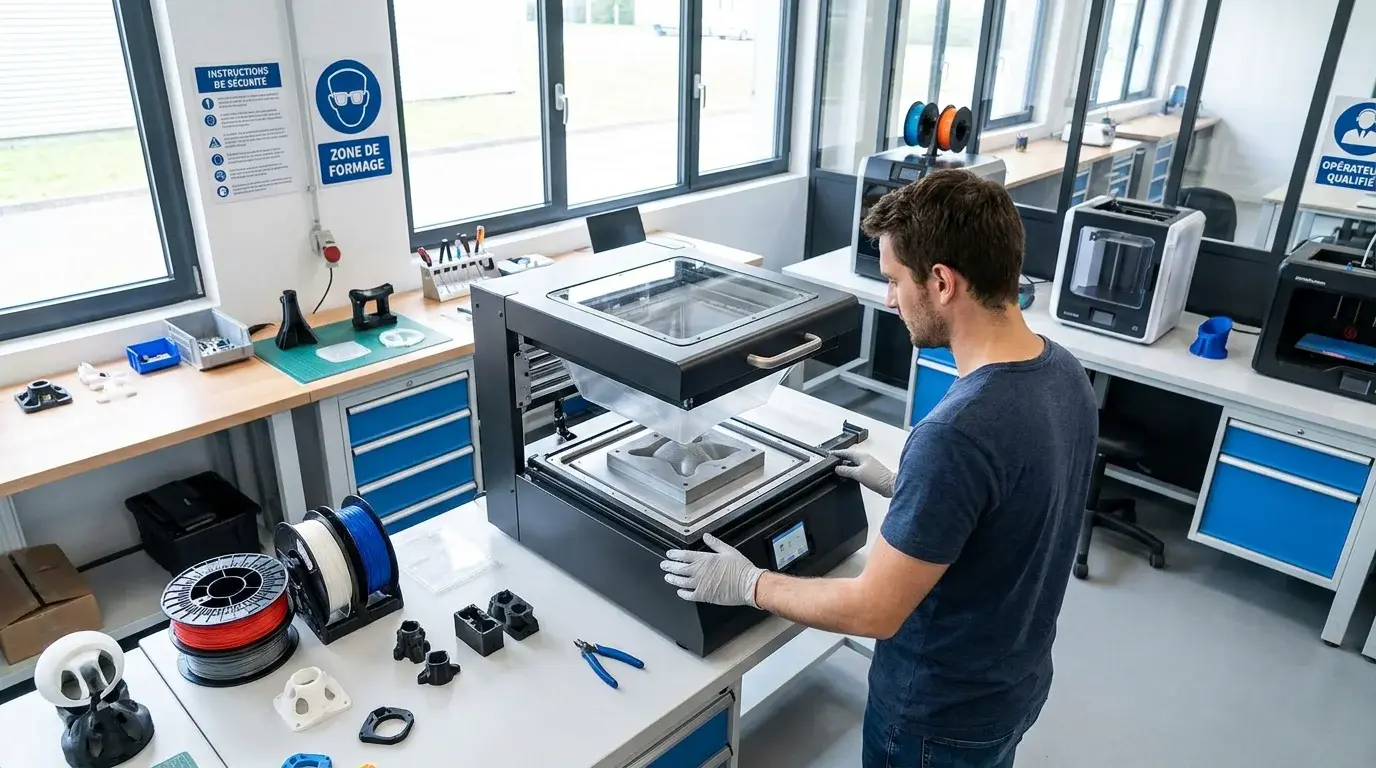

3. Fixation du moule : positionnez le moule sur la plateforme de la thermoformeuse. Assurez-vous qu'il est stable et centré.

4. Serrage de la feuille : fixez la feuille thermoplastique dans le cadre de serrage. Vérifiez l'absence de plis.

5. Chauffage : chauffez la feuille jusqu'à la température de ramollissement adaptée au plastique utilisé (environ 150 °C pour le HIPS, 180 °C pour l'ABS).

6. Formage : abaissez la feuille sur le moule et activez l'aspiration. Le plastique épouse la forme en quelques secondes.

7. Refroidissement et démoulage : laissez la pièce refroidir avant de la retirer. Un jet d'air comprimé entre le moule et la pièce facilite la séparation.

La montée des technologies de rupture comme l'impression 3D pousse les moulistes traditionnels à reconsidérer leurs méthodes, comme le souligne une étude Xerfi sur le marché des moules et modèles.

Moule positif ou moule négatif : comment choisir ?

Deux configurations existent pour le thermoformage. Chacune répond à des besoins différents.

Critère	Moule positif (mâle)	Moule négatif (femelle)
Principe	La feuille épouse l'extérieur de la forme	La feuille se déploie dans une cavité
Finition extérieure	Surface extérieure lisse	Surface intérieure lisse
Épaisseur de paroi	Plus fine au sommet	Plus uniforme
Applications typiques	Coques, capots, carénages	Blisters, emballages, bacs
Facilité d'impression 3D	Plus simple (forme pleine)	Nécessite un volume creux

Le moule positif reste le plus courant pour les débutants en thermoformage : il est plus facile à concevoir et à imprimer. Le moule négatif offre en revanche une meilleure maîtrise de l'épaisseur de paroi, ce qui le rend préférable pour les emballages alimentaires ou médicaux.

Applications concrètes et secteurs concernés

Le thermoformage avec des moules imprimés en 3D trouve sa place dans des secteurs très variés. Voici les cas d'usage les plus fréquents.

Prototypage d'emballages : les designers industriels valident la forme, le volume et l'ergonomie d'un emballage avant de commander un outillage définitif. En 2025, le prototypage représentait 40,52 % des revenus du marché de l'impression 3D selon Primante3D, confirmant l'importance de cette application.

Aéronautique et automobile : des entreprises comme ACS Hybrid Inc et 3D Composites ont testé des moules imprimés en grand format pour thermoformer des pièces aéronautiques en ABS. Le marché français de l'impression 3D est évalué entre 600 et 800 millions d'euros selon l'étude Xerfi, et ces secteurs en représentent une part significative.

Santé et orthodontie : les gouttières dentaires thermoformées sur des modèles imprimés en 3D illustrent parfaitement la personnalisation de masse rendue possible par cette combinaison technologique.

Éducation et makers : dans les fablabs et les établissements scolaires, le thermoformage de bureau associé à une imprimante 3D constitue un outil pédagogique accessible pour enseigner les procédés de fabrication. Les professionnels et enseignants de la région d'Angoulême peuvent d'ailleurs se former à ces techniques grâce à des parcours certifiés.

Erreurs fréquentes et conseils pour les éviter

Même avec un moule bien conçu, certaines erreurs récurrentes peuvent compromettre le résultat. Identifiez-les pour gagner du temps et de la matière.

Négliger les angles de dépouille : un angle insuffisant bloque la pièce lors du démoulage et peut endommager le moule. Vérifiez systématiquement ce paramètre dans votre logiciel de CAO avant de lancer l'impression.

Omettre l'agent de démoulage : l'application d'un spray silicone ou d'un agent de démoulage sur la surface du moule évite que le plastique n'adhère. Cette étape est particulièrement importante avec les résines SLA dont la surface est naturellement lisse.

Surchauffer la feuille : une température excessive provoque un amincissement excessif du plastique et risque de déformer le moule imprimé. Respectez les plages de température recommandées pour chaque type de feuille.

Oublier les trous d'aspiration : sans évacuation d'air suffisante, le plastique ne plaque pas correctement dans les détails du moule. Le résultat présente des plis, des bulles ou des zones mal formées.

Sous-estimer le post-traitement : les stries de couche d'une impression FDM se reproduisent fidèlement sur la pièce thermoformée. Un ponçage progressif (grain 200 puis 400) suivi d'un apprêt élimine ce défaut. Pour les pièces destinées à une utilisation finale, notre guide sur l'impression 3D de pièces finales propose des méthodes complémentaires.

Conclusion : intégrer le thermoformage à votre flux de travail

Le thermoformage associé à des moules imprimés en 3D représente une solution pragmatique pour produire des petites séries personnalisées sans investissement lourd. Avec des délais réduits de plusieurs semaines à quelques jours et des coûts d'outillage divisés par dix, cette approche transforme la manière dont les ateliers, les bureaux d'études et les créateurs abordent la fabrication. Le choix du bon matériau, une conception soignée du moule et un post-traitement rigoureux constituent les trois piliers d'un résultat professionnel.

Que vous soyez basé à Angoulême ou ailleurs en France, notre accompagnement expert et notre formation certifiée Qualiopi vous permettent de maîtriser chaque étape du processus. Pour démarrer votre projet, explorez notre guide sur le prototypage de pièces en plastique et passez à la pratique.

Questions fréquentes

Combien de pièces peut-on thermoformer avec un moule imprimé en 3D ?

Un moule imprimé en résine rigide peut produire plusieurs dizaines de pièces thermoformées avant de montrer des signes d'usure. Avec un renforcement en résine époxy ou en polystyrène expansé, certains utilisateurs ont atteint 45 cycles sans dégradation majeure. Le nombre exact dépend du matériau d'impression, de la température de formage et de l'épaisseur de la feuille plastique.

Quelle imprimante 3D convient le mieux pour fabriquer des moules de thermoformage ?

Les imprimantes SLA et DLP offrent une finition de surface supérieure, ce qui réduit le post-traitement. Les imprimantes FDM restent pertinentes pour les moules de grande taille ou les prototypes rapides. Chez LV3D, nous proposons les deux technologies avec un accompagnement personnalisé pour vous aider à choisir l'équipement adapté à vos besoins.

Le thermoformage avec un moule imprimé en 3D convient-il à un usage alimentaire ?

Oui, à condition d'utiliser des feuilles thermoplastiques certifiées contact alimentaire (comme le PET ou le PP alimentaire). Le moule imprimé sert uniquement de gabarit temporaire et n'entre pas en contact direct avec l'aliment dans le produit fini. Veillez toutefois à appliquer un revêtement alimentaire sur le moule si un contact est possible pendant le formage.
